DO-80SW
Recinto Acústico
de Subgraves

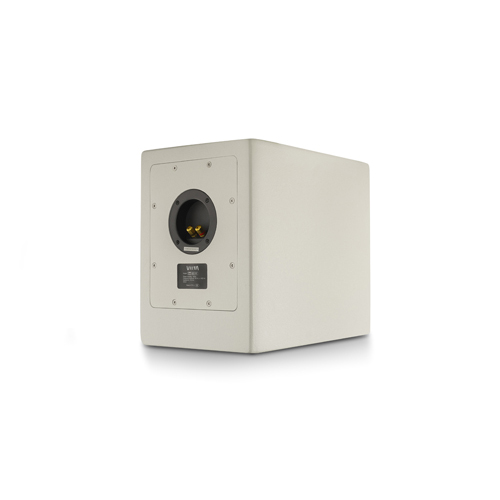

Recinto Acústico de Subgraves
El Do-80S es un recinto acústico diseñado para extender la respuesta en graves de los modelos Do-2, Do-5 y Do-53 en modo pasivo.
En su interior monta un filtro paso-bajo de 6 dB / octava.
Su doble cámara, con un altavoz de 8" de gran recorrido de membrana, permite un recinto compacto.
Sus reducidas dimensiones permiten su integración en cualquier ambiente.
DATOS TÉCNICOS
- Subgrave pasivo fabricado en DM y acabado en pintura Vitrodur de color blanco
- Respuesta en frecuencia: 35-160Hz.
- Potencia: 100 W RMS / 200 W programa.
- Rendimiento: SPL Pico: 118dB/ Promedio: 112dB.
- Impedancia: 6 Ohmios./ Conexión tipo borna.
- Recomendado su uso con los recintos: DO-2 y DO-5.
- Color blanco.
- Dimensiones: 332x242x391mm. Peso: 8Kg.
Condiciones de Medición
Medida de SPL a cada frecuencia desde 20 Hz a 20Khz, referencia a 1 m y una entrada de 1 W. Ambiente acústico cámra anecoica.
La frequency range o rango operativo, son la que define las frecuencias útiles en las que el sistema acústico puede usarse ya que se ha podido comprobar que si el nivel de rendimiento en los extremos de la banda de frecuencias este dentro de -10 dB de la frecuencia de respuesta, puede ser audible u útil para la reproducción.
La definición más común del ángulo cobertura es el ángulo determinado por los puntos de -6 dB en la curva polar de una caja. Medición del nivel SPL en todos los puntos en cuyo centro esta el altavoz o caja en los planos horizontal y vertical, el rango de frecuencias utilizado es de 100 Hz a 20 Khz y a cualquier ángulo referenciado a una distancia de 3 m. de la posición del micro, dentro de una cámara anecoica.
La práctica normal en la industria del audio es especificar sensibilidad como SPL a 1 m con una entrada de 1 W.
Ambiente : Cámara anecoica
Subgraves y monitores ambientes 1/2 espacio en cámara anecoica.
Para el cálculo de la máxima salida, se parte de teotico SPL medido en el apartado anterior.
Cálculo del promedio : está basado en la potencia de programa aplicada a la caja (10 log. W programa + el SPL de la caja)
Cálculo pico : Es el resultado del promedio +6 dB.
